Popis produktů

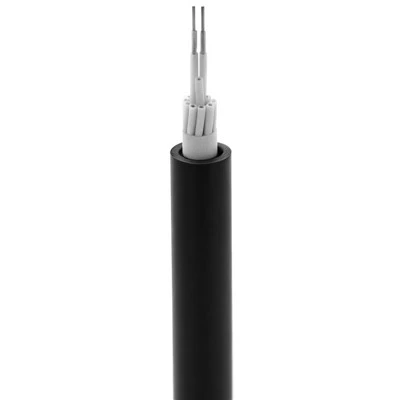

Flexibilní námořní kabel určený pro plavidla a zařízení na moři. Používá jemnou-pocínovanou měď třídy 5, která je vhodná pro místa s neustálými vibracemi, pohybem a opakovaným ohýbáním. Používá se pro řídicí, přístrojové signály a pomocné napájecí obvody osvětlení.

Klíčové vlastnosti

Jemné pocínované měděné prameny třídy 5, anti-korozní v solných-námořních podmínkách
Vysoká flexibilita, odolává otřesům nádob a častému ohýbání
Izolace odolná proti vlhkosti, oleji a postříkání palubními chemikáliemi
Volitelné celkové stínění proti elektrickému šumu
Volitelné pancéřování z ocelových drátů SWA pro mechanickou ochranu otevřené paluby-
Vyhovuje normám IEC 60092 pro námořní kabely

Jmenovité napětí	Pocínovaná měď, flexibilní lanko třídy 5
Cross-sekce	450/750V, 0,6/1kV
Teplotní rozsah	-40 stupňů ~ +85 stupňů
Námořní certifikace	ABS/DNV/LR/CCS
Izolační odpor	Větší nebo rovno 100 MΩ·km @20 stupňů

Aplikace

marine application

Osvědčení

Certifikát systému managementu kvality ISO
Schválený certifikát ABS/DNV/LR/CCS

certificate 04

1.Stavba
S/N	Konstrukce		Požadavek
1	Dirigent		2 Třída 2 Pocínovaný měděný vodič
2	Požární odolnost		Slídová páska
3	Izolace		EPR
4	Celkový štít		+ Hliníková-plastová kompozitní páska + pocínovaný odvodňovací drát
5	Vnitřní plášť		SHF1 (LSZH)
6	Brnění		Oplet z pocínovaného měděného drátu
7	Vnější plášť		Nehořlavý, odolný vůči blátě SHF1 (LSZH)
2. Identifikace kabelu Identifikace jádra: černá, bílá + číselný kód. Barva pláště: Červená (nebo barva požadovaná zákazníkem.) 3. Standardní soulad IEC 60092-376, IEC 60228, IEC 60092-360, IEC 60332-1-2, IEC 60332-3-22, IEC 60331-1~2, IEC 60331-21, IEC 60754-1, IEC 62754 NEC64TS 606
4.Aplikace
S/N	Položka				Technický požadavek
1	Jmenovité napětí				AC 150/250V
2	Provozní teplota				'-15~90 stupňů
S/N	Počet jader × plocha průřezu	Struktura vodiče	Přibl. prům. dirigenta	Nominální thk. izolace	Nominální tl. pochvy	Přibl. OD kabelu	Přibl. hmotnost kabelu
	č.× mm2	č./mm	mm	mm	mm	mm	kg/km
1	6P×2.5	7/0.68	2.04	0.7	1.2	29.0	1075	1
5. Elektrické charakteristiky
S/N	Počet jader × plocha průřezu ×		Max. DC odpor vodiče @20 stupňů 20 stupňů			Zkouška odolnosti proti napětí
	č.× mm2		Ω/km			kV/min, bez poruchy
1	6P×2.5		8.02			1.5/5

Výhoda kabelu Huayu Marine Flex

Vytvořeno pro lodní a pobřežní vibrační zařízení a flexibilní řídicí obvody -Pocínované měděné prameny třídy 5 odolávají korozi ze slaného mořského vzduchu
Pevná izolace dobře funguje ve vlhkých, solných{0}}postřikech a zaolejovaných oblastech
Vnější plášť-mořské kvality si poradí s mořskou vodou a postříkáním chemikáliemi
Možnost celkové obrazovky a brnění SWA pro použití s otevřenou{0}}palubou
K dispozici jsou třídy LSZH / zpomalující hoření-pro splnění námořních pravidel
Každá šarže je před odesláním podrobena úplným elektrickým testům
